 LINE24KV CNCV CABLE 3―1/C―60° (ELP 125mm) X 2LINE

한전에서 수용가 인입전선으로 수전전압은24KV수전케이블은CNCV60mm굵기이며 1c케이블로3본을사용하며전선관으로는ELP(파상형경질폴리에틸렌전선관)125mm를사용하며 사용회선1회선 예비회선1회선있다는의미...

최근에는 CNCV-W(수밀형)전선을 사용한다.

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

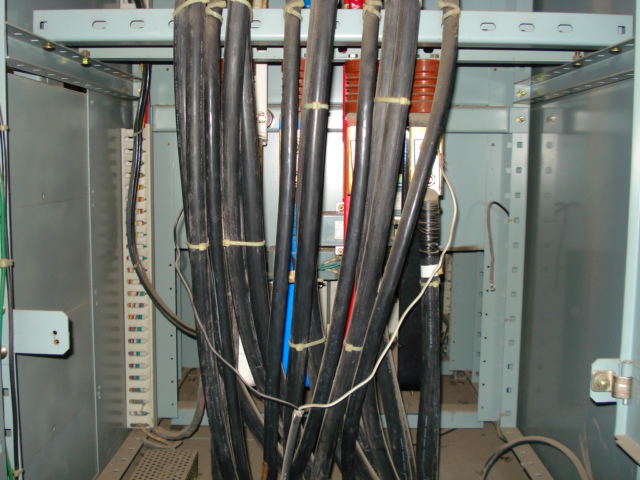

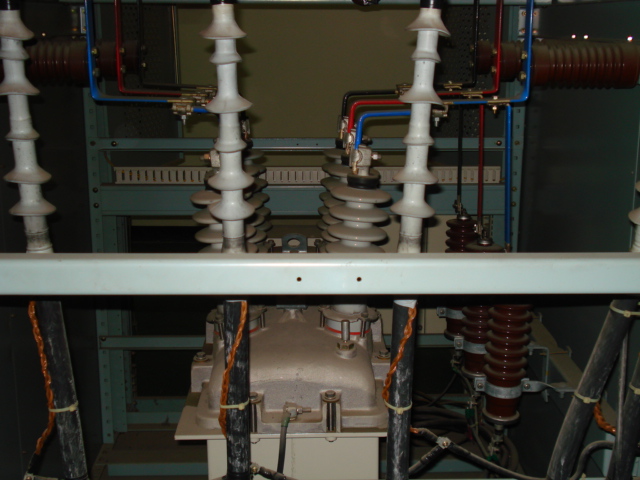

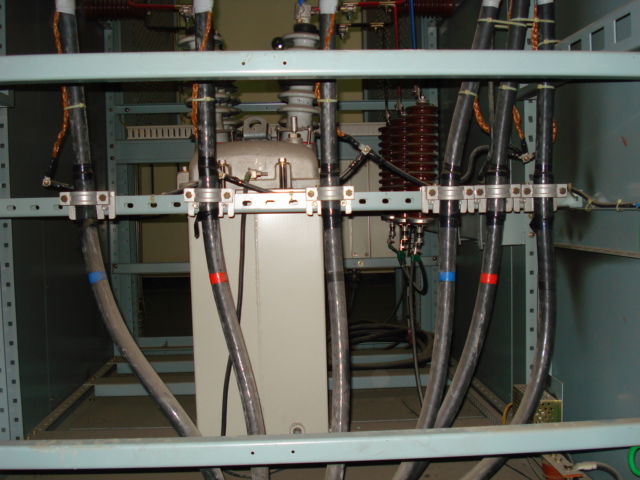

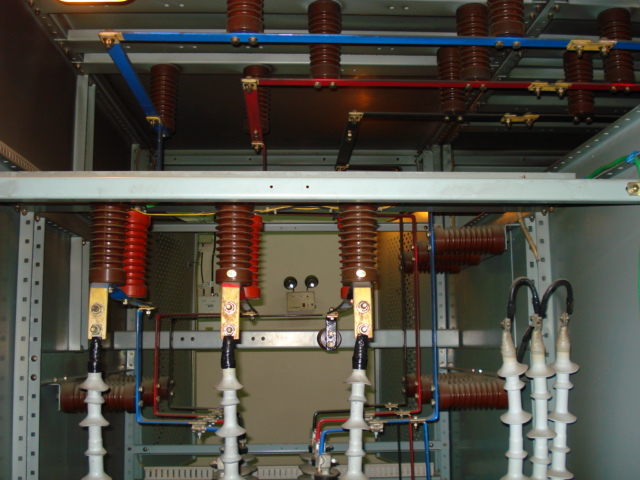

좌측3선이공급 우측3선은예비전선/안쪽에ASS 있고 우측에 피뢰기이며 아래에 열선이있네요

CNCV 케이블 숼드장치는1종접지(10Ω)입니다



  케이블헤드(CH)의 기능



① 케이블을 전기기기에 접속

② 케이블의 절연 및 방수

③ 케이블실드의 접지

④ 스트레스처리(전계분포)


이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

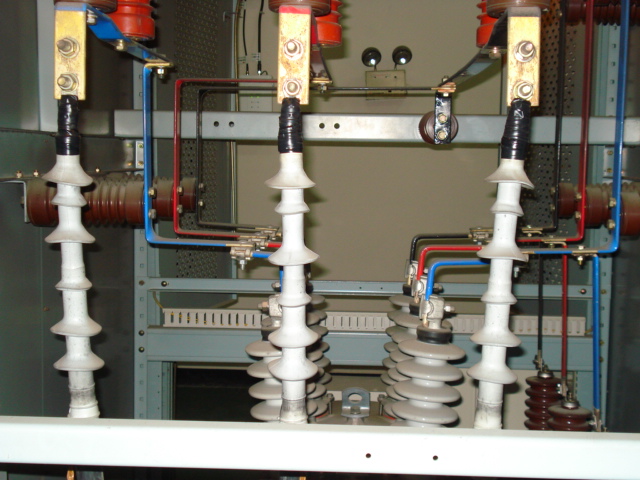

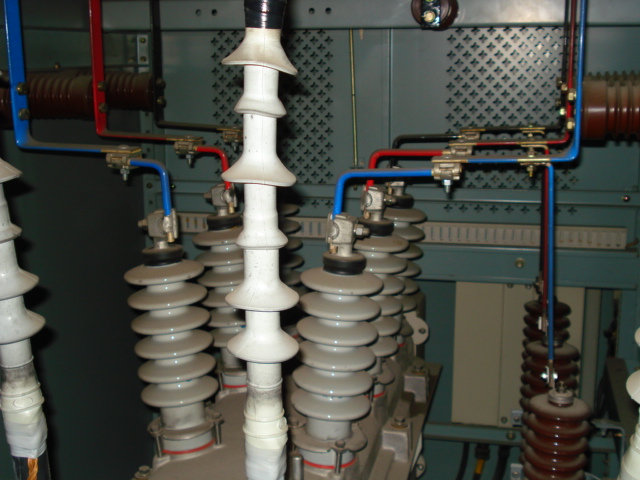

백색 애자처럼 생긴것이 케이블 헤드입니다. 즉 접속장치임

이미지를 클릭하면 원본을 보실 수 있습니다.

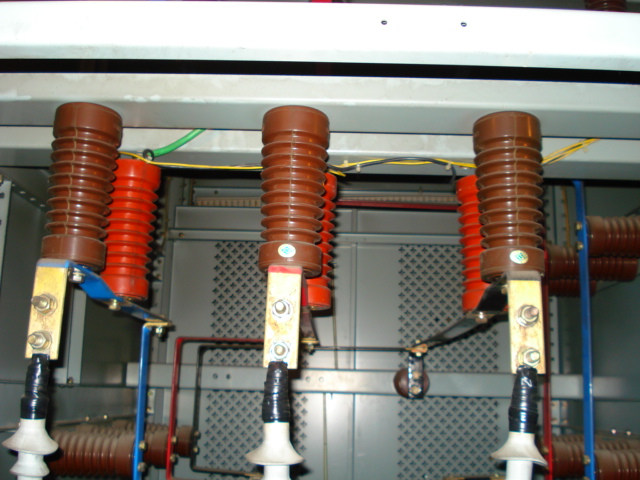

안쪽 적색애자 상단에 황색과 흑색 전선은 한전 상시등 전원이고요 녹색선은 큐비클 본체 접지선입니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

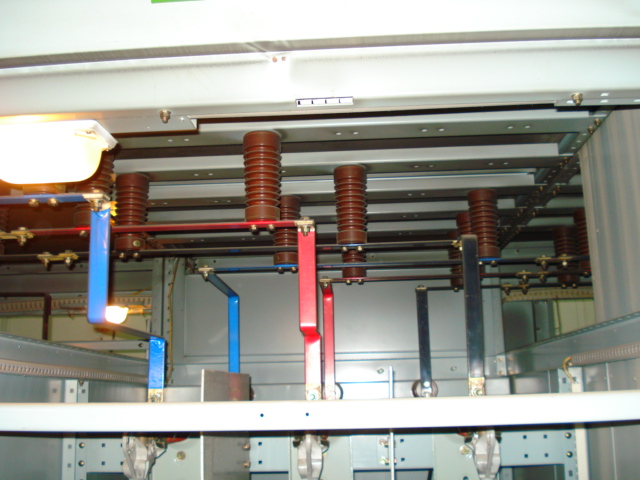

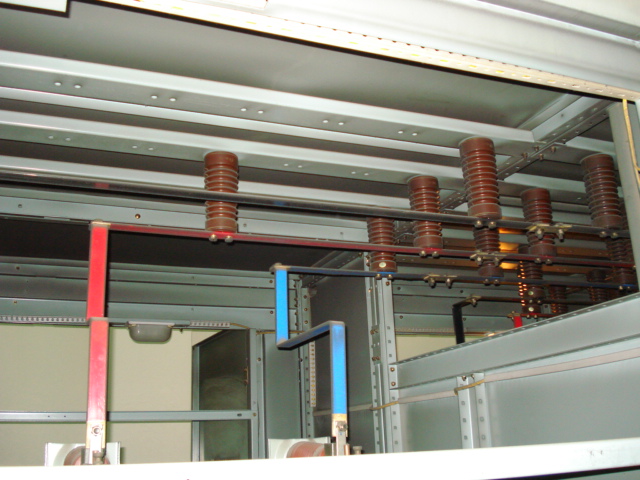

ASS 후단 PF로가는 부스바 입니다

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

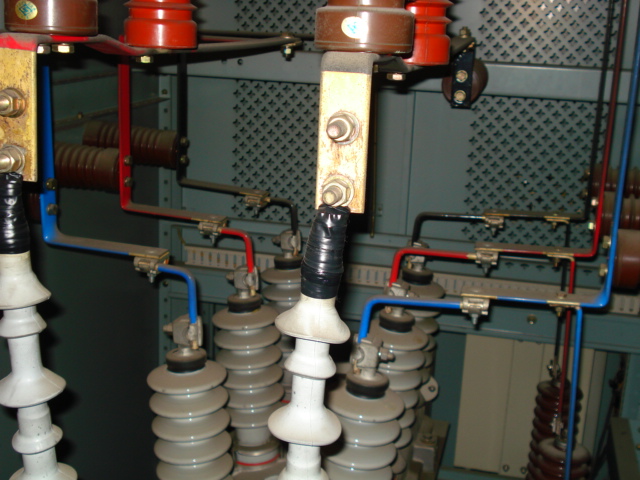

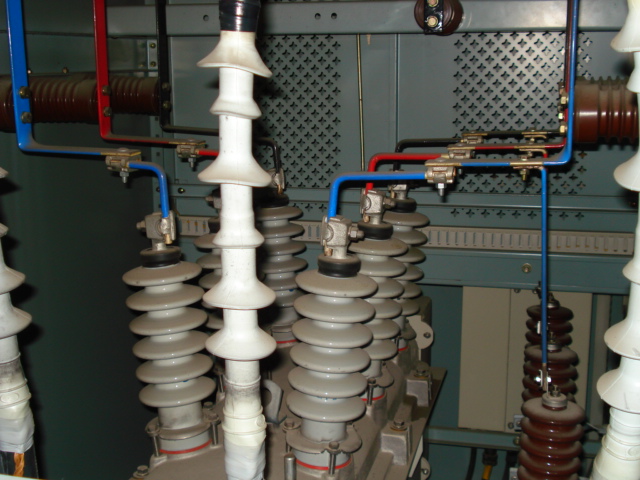

케이블헤드와 ASS 단자 근접촬영

이미지를 클릭하면 원본을 보실 수 있습니다.



 LA-3 18KV 2.5KA (W / isolator)

피뢰기는 뇌전류를 대지로 방전하여 기기의 절연을 보호하고 속류를 차단하는 것으로서

정격전압은 속류가 차단되는 교류의 최고전압을 말하고 제한전압은 피뢰기 동작중 단자전압의 파고치를 말한다.

피뢰기 3개 수전전압이 22.9KV인때 정격전압은 18KV이다. <isolator 붙임형이다.>

피뢰기의 접지는 1종접지(10Ω)으로 하되 타 접지와 독립적으로 해야 한다.

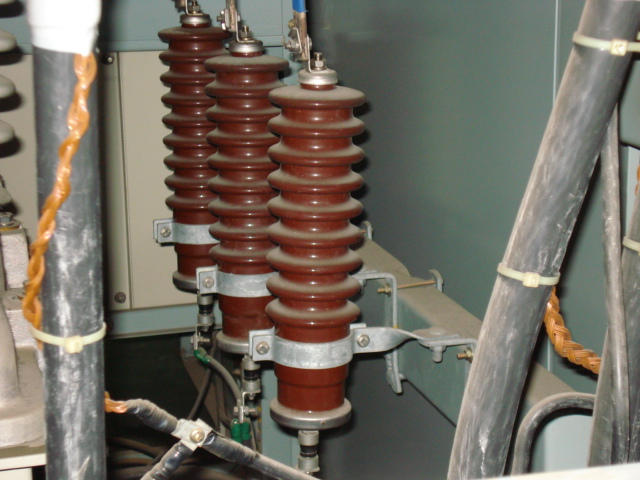

(ASS우측옆에 있는 애자처럼 생긴것3개가 피뢰기임) 피뢰기밑은 열선(사진안나옴)이 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

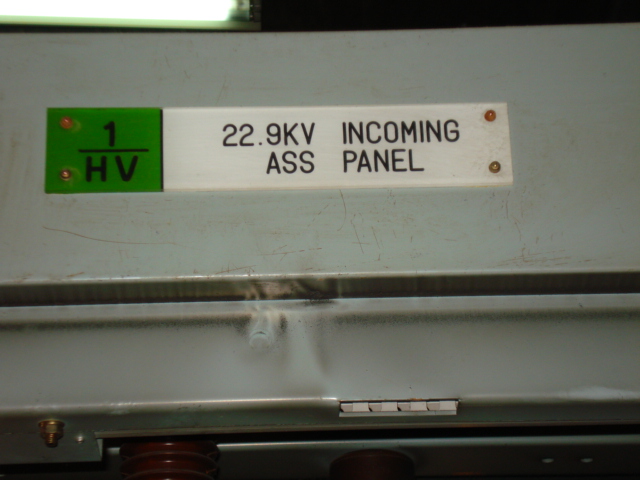

ASS(자동고장구분개페기)24KV3P400A(원방제어형)조작전원내장형 AUTO/우측 단자에서 아래로 피뢰기가 연결됨.
  이미지를 클릭하면 원본을 보실 수 있습니다.

ASS  이며 좌측단자 전원측이며 우측단자는 부하측이다.
이미지를 클릭하면 원본을 보실 수 있습니다.

ASS 전면 이며 우측레바를 당기면 개방  좌측레바를 당기면 투입이며 수동작동시 사용한다.
이미지를 클릭하면 원본을 보실 수 있습니다.

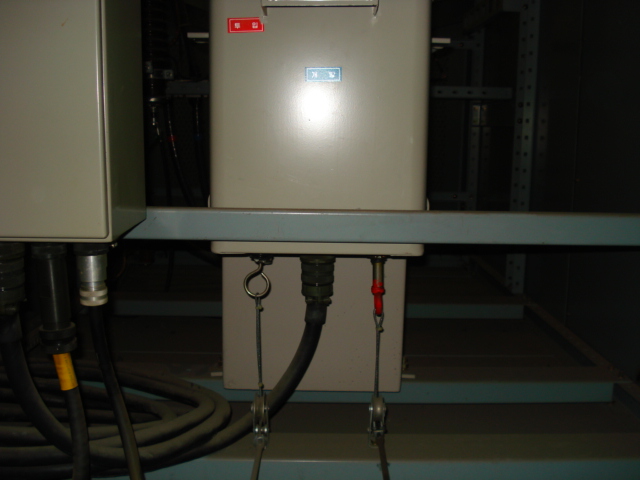

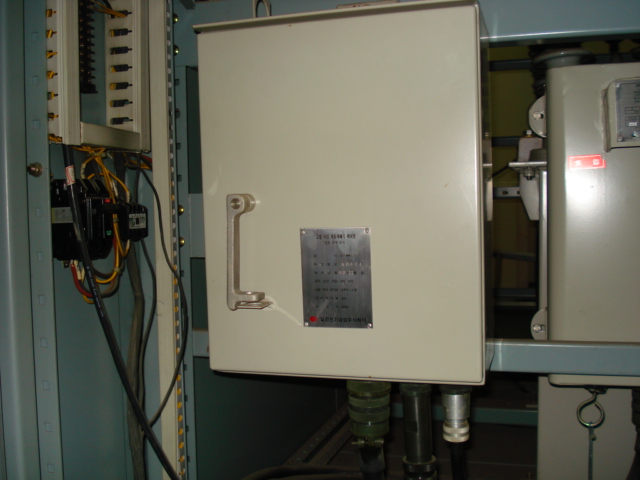

박스안에 판넬의 레바 조작 전원용 받데리가있다12V1A
이미지를 클릭하면 원본을 보실 수 있습니다.

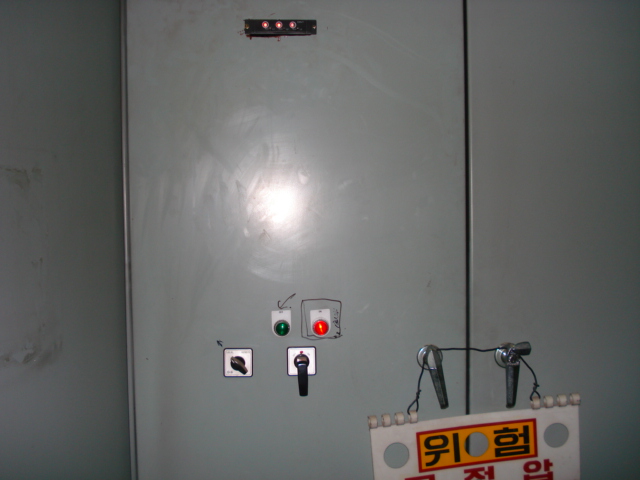

ASS 조작 레바,큐비클내의 ASS 전원을 ON OFF 할수있다
이미지를 클릭하면 원본을 보실 수 있습니다.

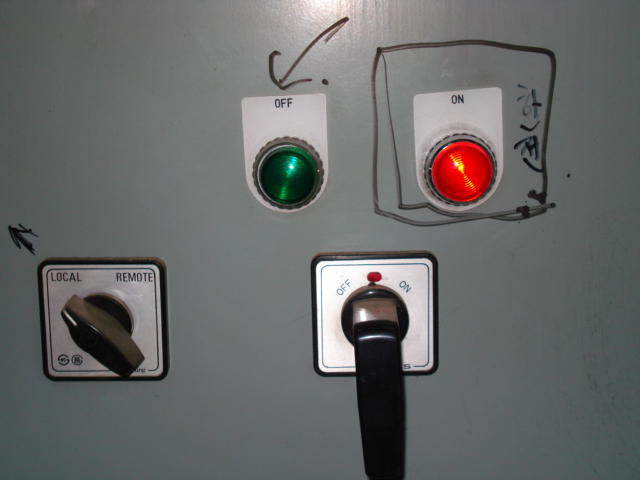

판넬의 레바를 당겨 우측 돌리면ASS전원 투입 이며 반대로 좌측으로 돌리면 전원개방된다.조작전원은12V이다.또한상단의3개의램프는 한전상시등이며 전원은 케이블헤드 상단 적색애자에서 유도된 전압으로 램프가 한전 전원감시용 으로 항시 점등되어있다.

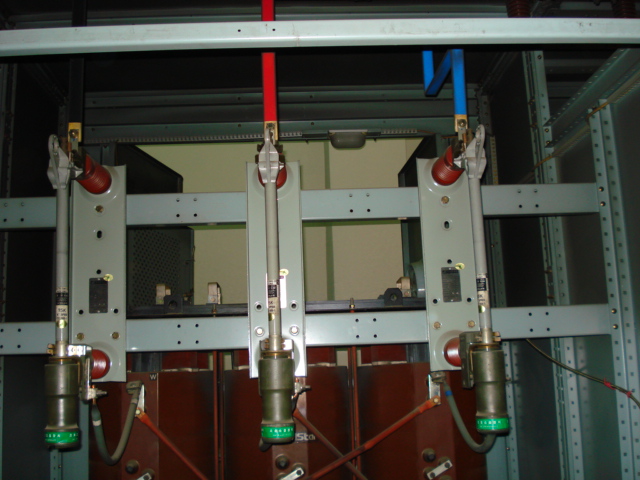

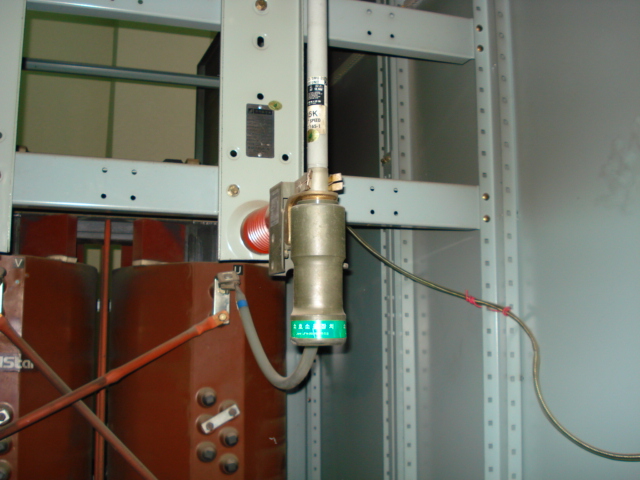

 POWER FUSE-3 25.8KV 200AF (25AT)

 변압기보호용으로서 파워퓨즈 25A 지지대(프레임)은 200A에 견디는 구조로 3개사용

퓨즈를 변압기과부하전류의 2배정도로 선정함.

도면에서 변압기 2차측의 전류는

P=VICOSΘ로부터 I = 400KVA/(√3 x 22.9KV) = 10.08A

2배로 하면  20.17A인데 25A를 사용한다

이미지를 클릭하면 원본을 보실 수 있습니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

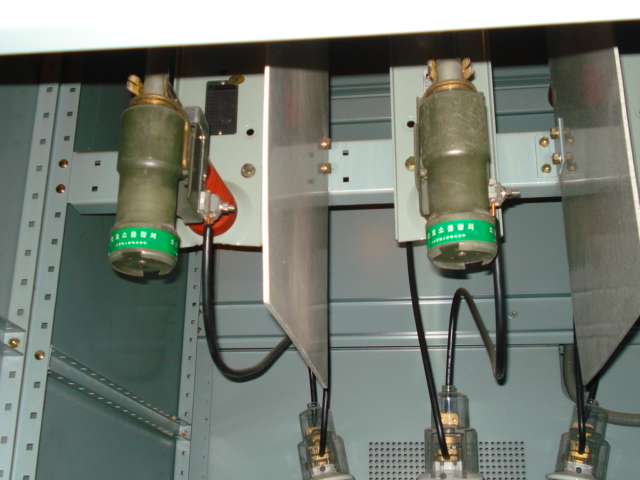

휴즈는 MOF 전원측(MOF보호목적)과 부하측(변압기보호목적)에 있으며 후비보호용으로 ACB 가있다.

이미지를 클릭하면 원본을 보실 수 있습니다.

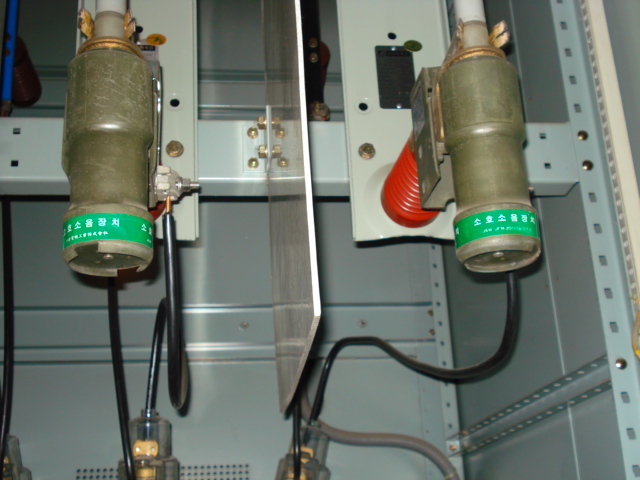

단락시 파란부분 하부가 떨어저나간다..
이미지를 클릭하면 원본을 보실 수 있습니다.

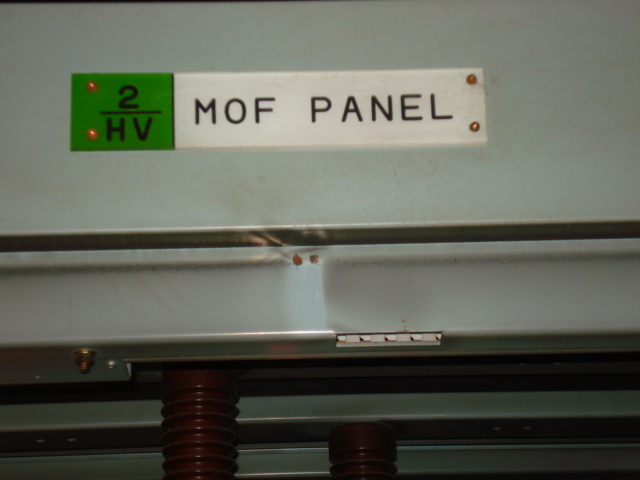

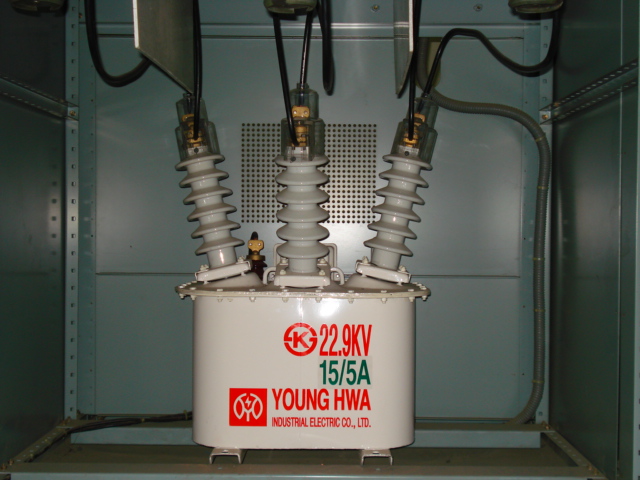

MOF(계기용 변압 변류기)P/T비13.2KV/110V 즉120이며CT 비는 15/5A  CT비를 구하면 -> {400[KVA]÷(√3 X 22.9)} X (1.25~1.5)  = 12.60~15.12 이므로 시판되는 CT의 배율을 찾으면 15/5가 적정하다3상3선은PT CT 2개를각각V결선/3상4선식은  PT CT각3개를 Y결선한다. MOF는한전의전력량계를 적산 하기위한 장치이다
이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

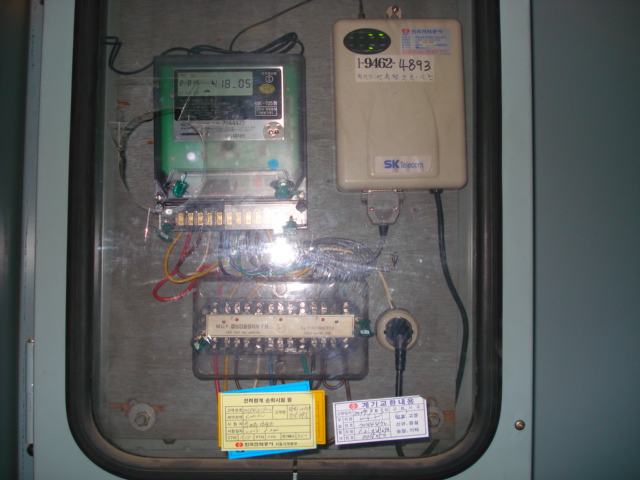

좌측은한전의전력량계(계기배수360) 우측은 한전에서 원격검침용 모뎀

이미지를 클릭하면 원본을 보실 수 있습니다.

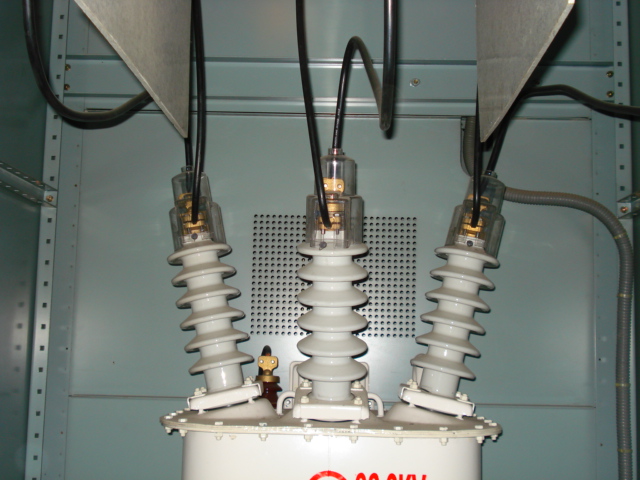

 3Φ  PT 13.2KV / 110V

3상 계기용 변압기로서  1차측이 13.2KV / 2차측이 110V이다.

PT의 2차측은 언제나 고정되어 110V이며 3상4선식 선로에서 선간전압이 22.9KV이므로 상전압은  22.9KV / √3 = 13.2KV이다.

Δ결선을 한 3선식의 경우 계기용변압기는 V 결선하고

Y 결선을 한 4선식의 경우에는 계기용변압기는 Y결선한다.

PT를 직결하는 경우(이 때는 저압인 경우임)는 2차측의 접지가 필요없다.

외함은 특고압이므로 1종접지를 하여야 한다.

이미지를 클릭하면 원본을 보실 수 있습니다.

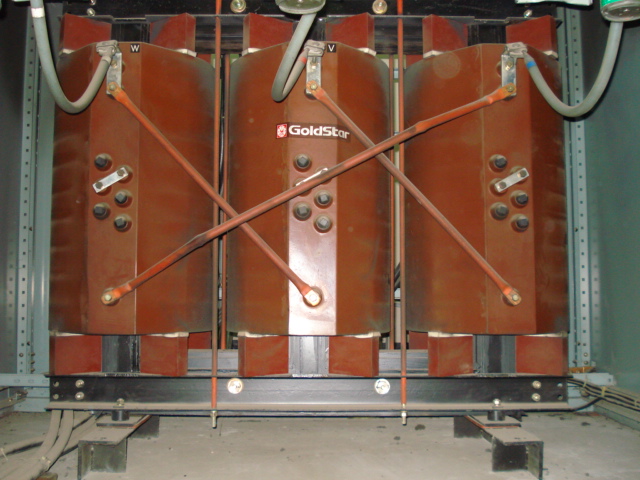

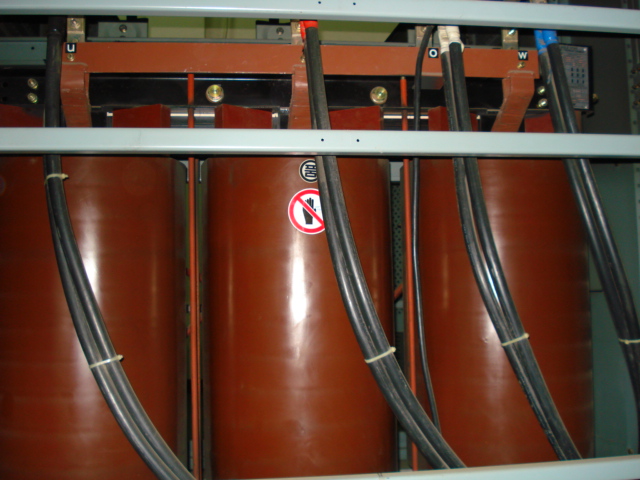

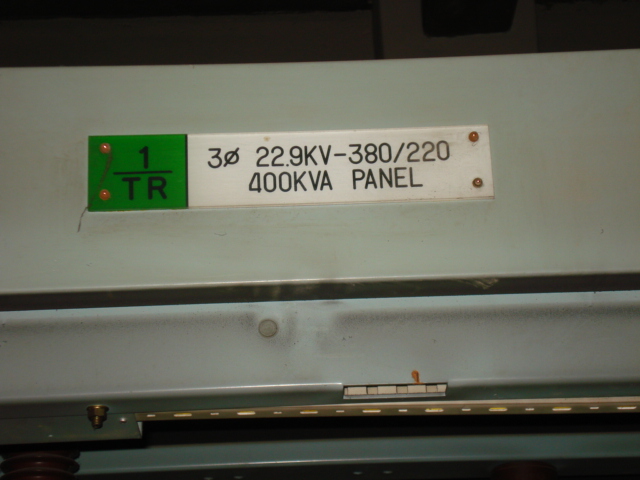

 몰드형TRANSFORMER -3  (Δ-Y) P : 22,900V  S : 380/220V  3Φ 400KVA(아래사진)

전력용 변압기 (Δ-Y)결선으로 되어 있으며 이로서 1차는 3상3선 Δ결선이고 22,900V가 인가되어서 2차측은 Y결선 선간전압이 380V로 강압되며(상전압은 380/√3 = 220V) 400KVA의 정격용량을 갖는 변압기이다.또한 변압기 누설전류는 용량의1/2000 이다 따라서 400KVA/2000=200mA  이내 여야 하며

이상전류가 흐르면 변압기 절연의 불량이다 2차측의 Y결선 중 중성선은 E2  즉 2종 접지를 행한다.

이미지를 클릭하면 원본을 보실 수 있습니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

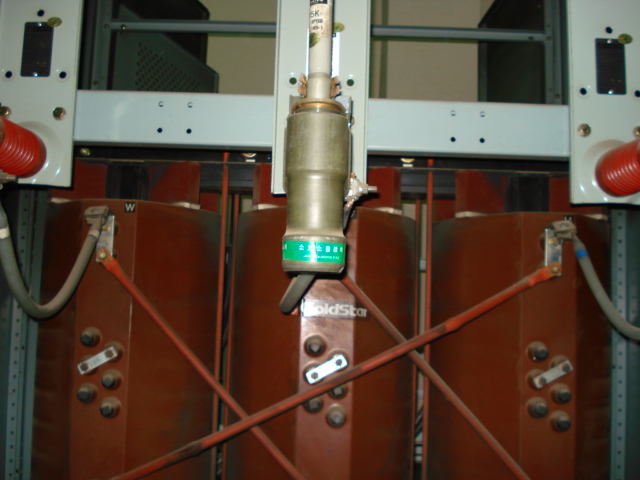

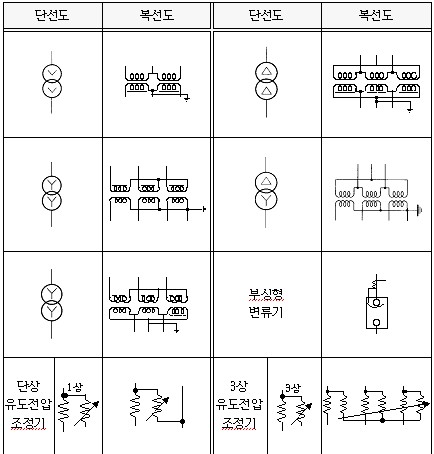

단권형 변압기 3대로 R상 S상 T상을 V 결선하여 각각 감압을 합니다. (Δ-Y)결선으로 아래그림 참조


이미지를 클릭하면 원본을 보실 수 있습니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

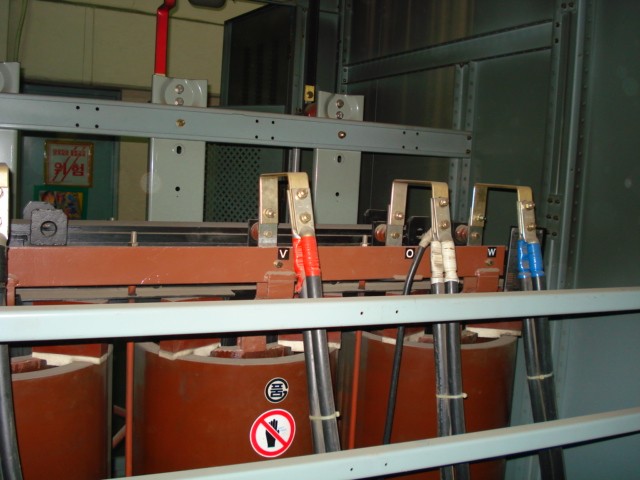

안쪽이 22.9KV 전원측이고 바깢측이 부하측 380V 입니다./3년 마다 정기검사시 1~2차 coil사이  청소를 해야합니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

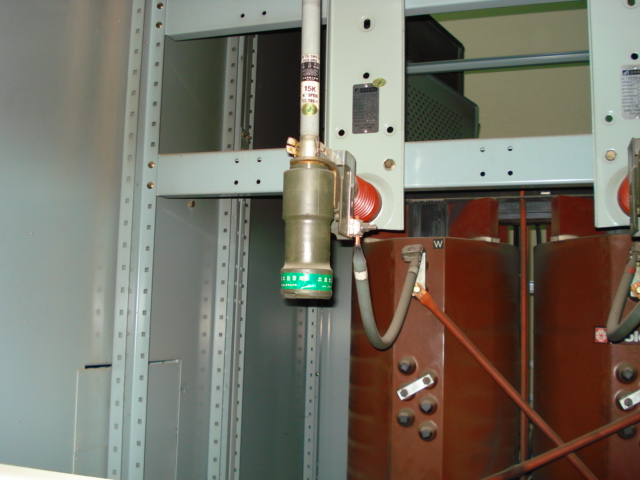

POWER FUSE-3개 25.8KV 200AF (25AT)

 변압기보호용으로서 파워퓨즈 25A 지지대(프레임)은 200A에 견디는 구조로 3개사용

퓨즈를 변압기과부하전류의 2배정도로 선정함.

도면에서 변압기 2차측의 전류는

P=VICOSΘ로부터 I = 400KVA/(√3 x 22.9KV) = 10.08A

2배로 하면  20.17A인데 25A를 사용한다

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

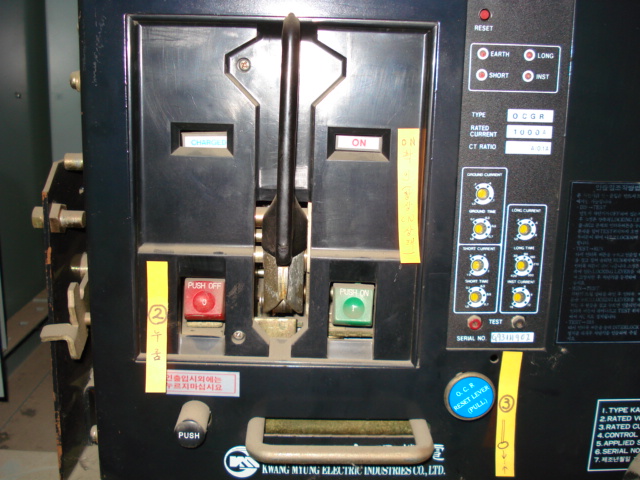

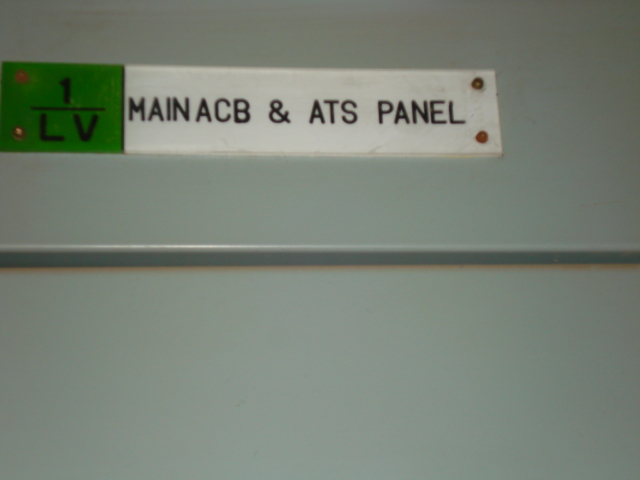

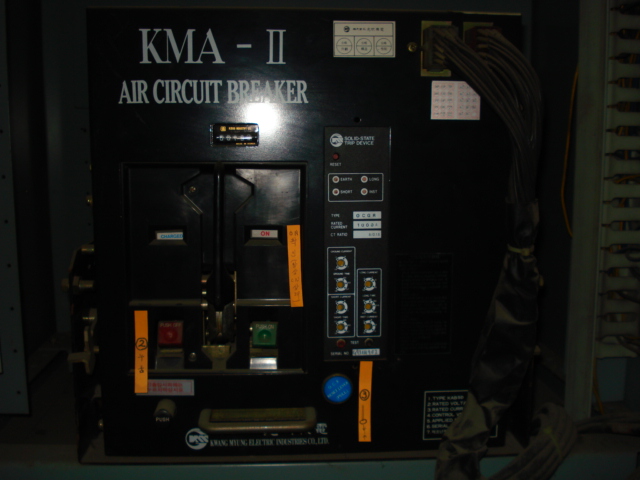

 ACB 600V 3P 1000A  35KA

기중차단기 정격전압은 600V 이며 3극으로서 정격전류는 1000A이고 정격차단전류가 35KA 이다.따라서 정격용량은 P=VICOSΘ로부터 I = 400KVA/(√3 x 380V) = 607.7x1.25배(50A이하1.1배 50A이상1.25배) =759.7A이므로시중규격 1000 A 를 사용함 기중차단기는 보수가 간단하나 수명개폐회수/부하시200 회  무부하시1000회 / 를 넘기지 않도록 관리하고 청결유지할 것
이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

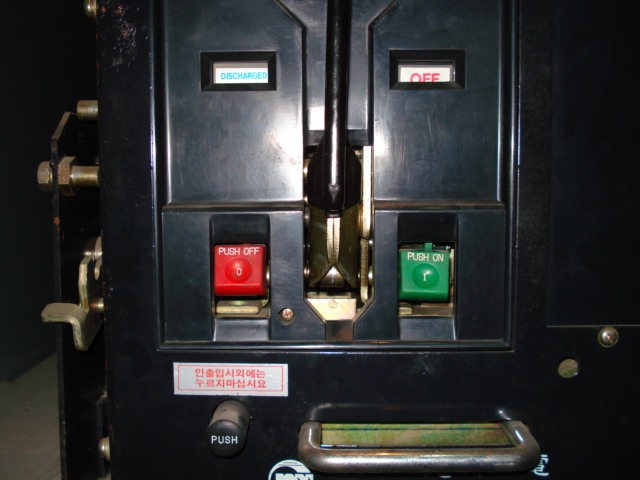

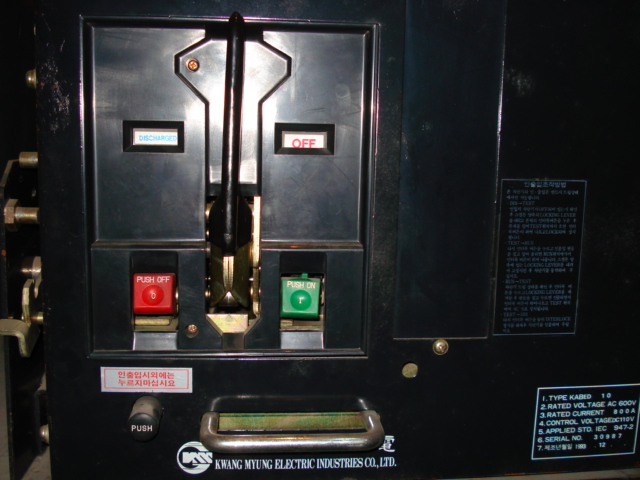

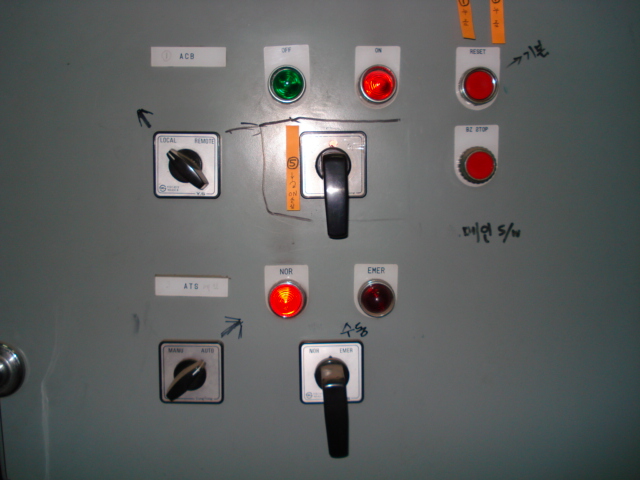

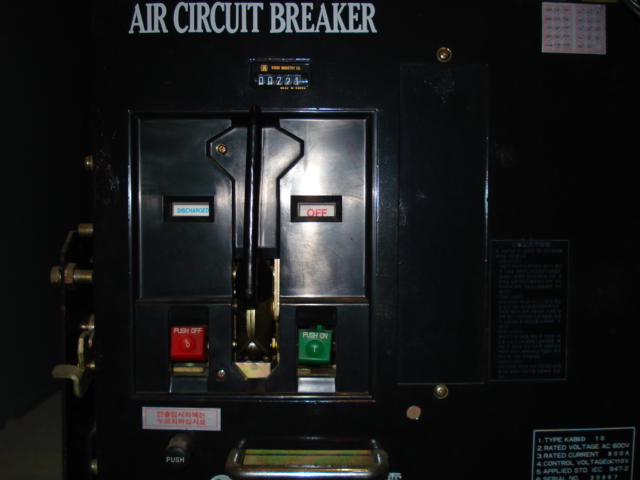

ACB  작동법= 레바를 당겨 우측으로 돌리면 투입(ON)/좌측으로 돌리면 개방(OFF)이다.

안되면 우측상단 적색버튼(RESET) 누른후..아래사진 추가설명...
이미지를 클릭하면 원본을 보실 수 있습니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

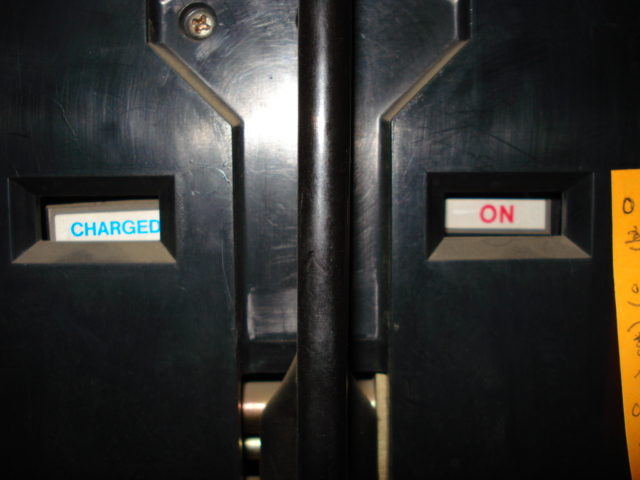

판넬에서 불동작시 중앙의 챔버를2~3회댕겻다 놓기를 반복하면 철거덕하며.. 다음 우측PUSH ON버튼누른다 정상시 사진에서와 같이된다 안되면 2번 빨간버튼누르고 3번 녹색레바를당겻다놓고 RESET버튼을 누른다음 ON버튼을 다시누른다 (ACB 는 항상 통전ON상태임)
이미지를 클릭하면 원본을 보실 수 있습니다.

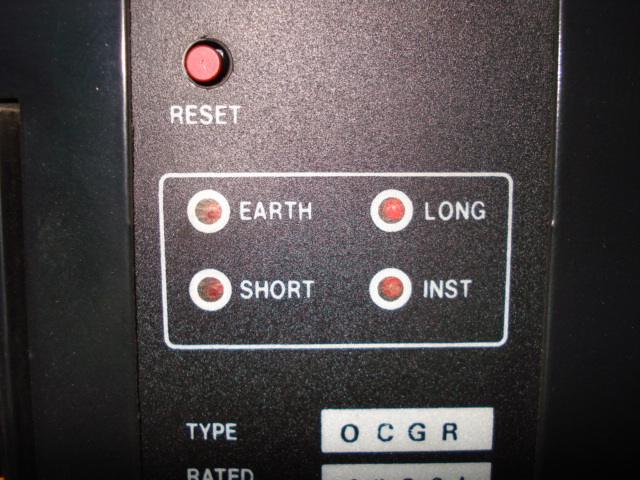

대전류(단락전류)지락전류시 개방 표시장치이다
이미지를 클릭하면 원본을 보실 수 있습니다.

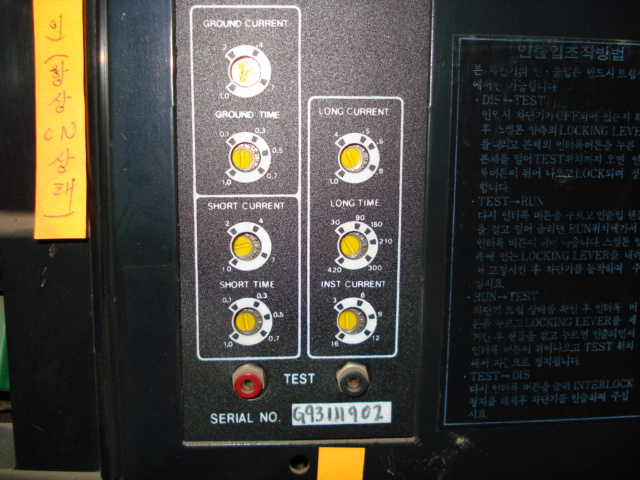

지락전류크기및지연시간/과전류크기및지연시간등을조정하며 쎗팅이되어있어 별도로 조정을 할 필요없다
이미지를 클릭하면 원본을 보실 수 있습니다.

평상시 통전상태임(항상ON)

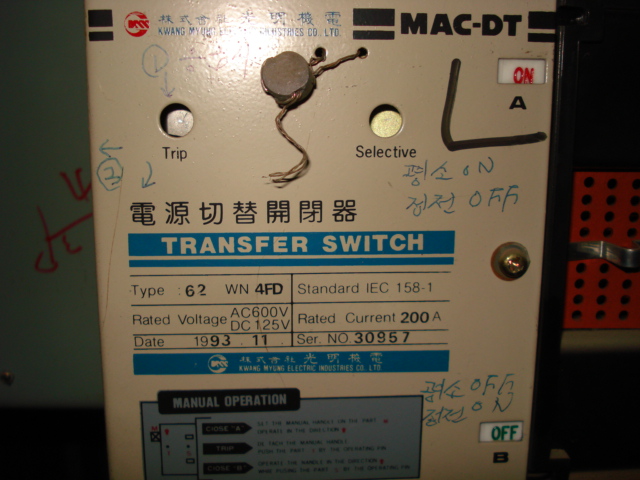

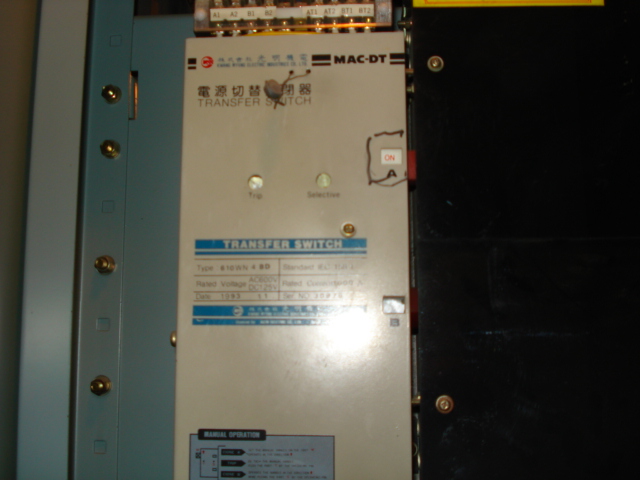

ATS 발전기용 자동전원절환스위치/ 공통으로  평소 상단=ON  하단=OFF  정전시 상단=OFF 하단=ON
이미지를 클릭하면 원본을 보실 수 있습니다.

ATS작동법=레바를 당겨 우측으로돌리면통전 반대로 돌리면 복귀

이미지를 클릭하면 원본을 보실 수 있습니다.

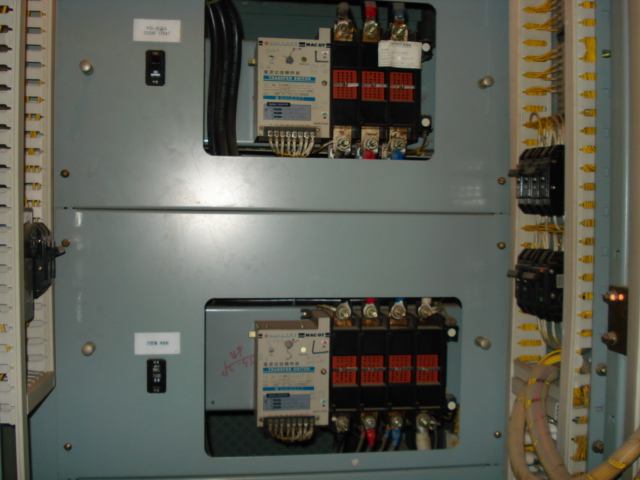

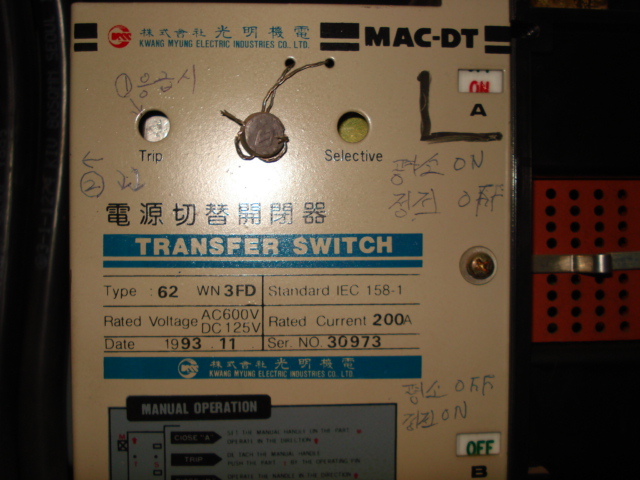

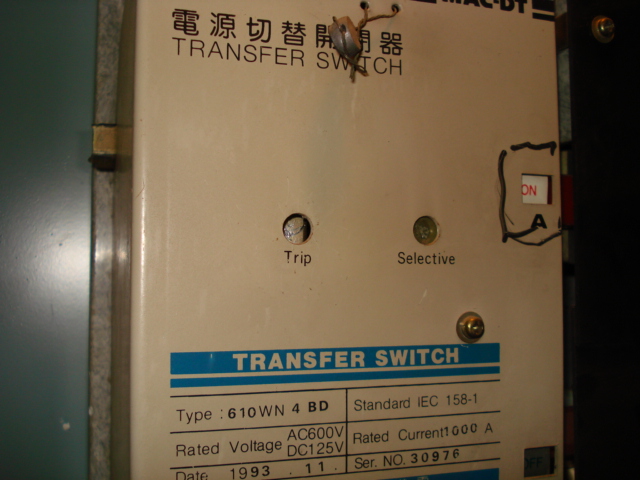

ATS 발전기용 자동전원절환스위치  공통으로  평소 상단=ON  하단=OFF  정전시 상단=OFF 하단=ON


이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

판넬의 레바를 돌려 불작동시 판넬을 열고 트립장치 누른후 좌측 옆면의 사각 지그를 이용 시계방향으로 돌리면  작동이 된다.

ATS 4P 1000A 비상시 자동전원절환스위치로 4극이고 정격전류가1000A이며 각동 엘리베이터공급용
이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

ATS 1000A=E/L  200A=급수펌프 100A=가로등 이며  난방은 공급이 안된다
  CT - 1000 / 5A (DRY TYPE)

계기용 변류기 3개로서 1차측이 1000A에 2차측이 5A이다.

아날로그 계기용변류기의 2차측은 언제나 5A이다. (최근 디지털은 1A인 경우 많다)

변압기의 경우에는 1.25~1.5배의 배율로 한다.

우리단지의 CT비를 구하면

 -> {400[KVA]÷(√3 X 380)} X (1.25~1.5)  = 759.67~911.60 이므로

   시판되는 CT의 배율을 찾으면 1000/5가 적정하다.

참조/PT=전압절환스위치(VS)로전압계지시   CT=전류절환스위치(AS)전류계지시

이미지를 클릭하면 원본을 보실 수 있습니다.

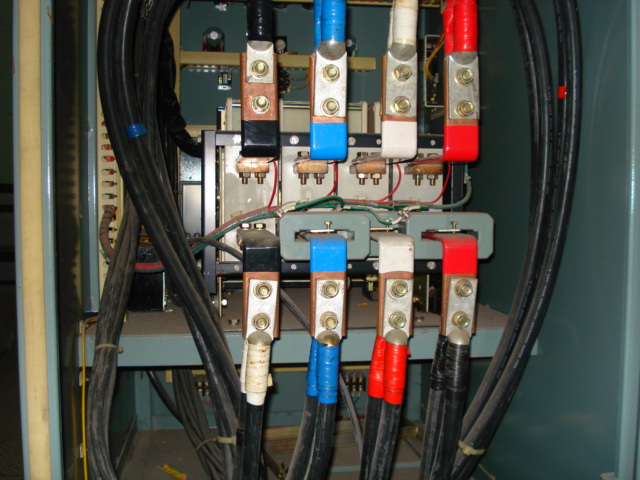

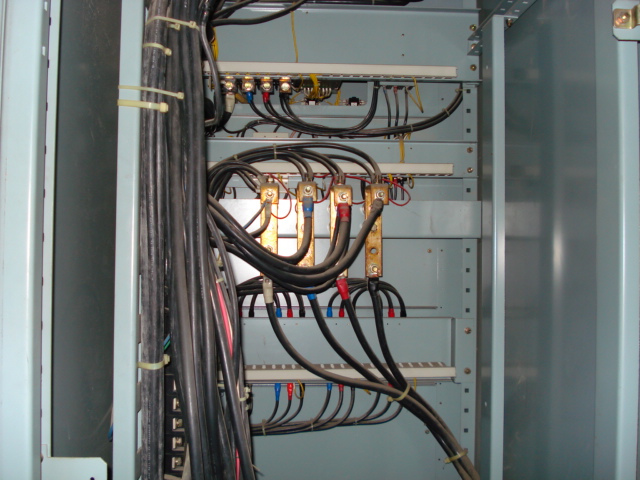

ACB 부하측 부스바에설치된 변류기 즉CT 전선에 가려 잘 안보이나 정 중앙 녹색 전선위쪽이 CT변류기이다

이미지를 클릭하면 원본을 보실 수 있습니다.

청색 백색 적색 부스바에 부착된것 3개가  CT이다

[15] 3Φ SC 20KVA

3상에 적용한 전력용 콘덴서로서 그 정격용량은 20KVA임.

콘덴서용량 Qc = 부하용량 x 부하역률 {√(1-부하역률2)/부하역률 - √(1-합성역률2)/합성역률}

또는 콘덴서용량 Qc = 부하용량 x (tanθ1-tanθ2)

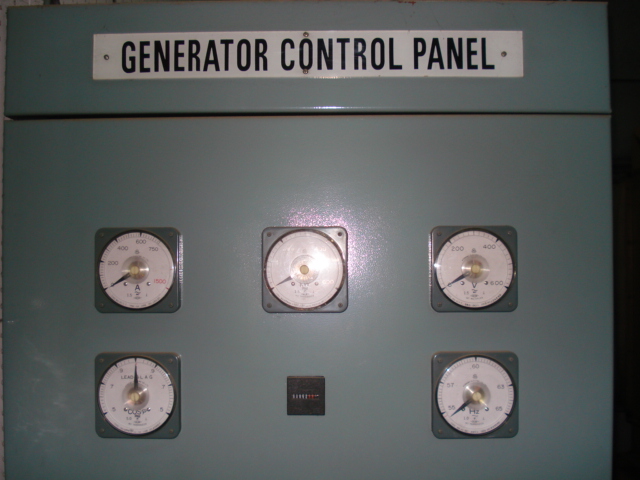

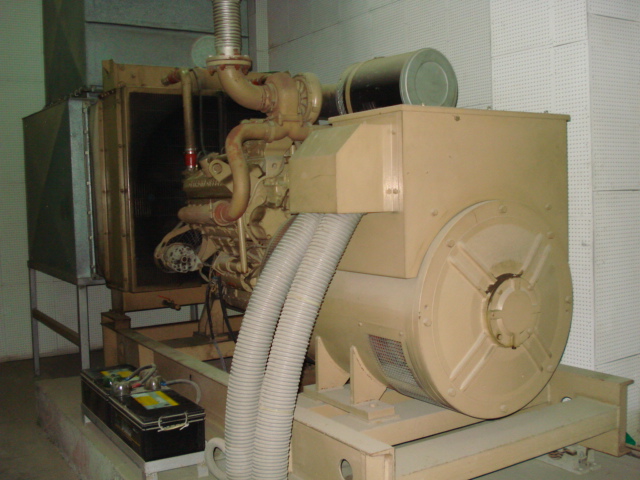

 (제작사 보국)DISEL GENERATOR  3Φ 350KW 380/220v AC 60Hz

    (Radiator cooling system)

디젤발전기로서 3상 350KW이며 선간전압이 380V이고 상전압이 220V이고 주파수가 60Hz인 교류발전기임. (냉각수는 라디에이터로 냉각함)

이미지를 클릭하면 원본을 보실 수 있습니다.


이미지를 클릭하면 원본을 보실 수 있습니다.


이미지를 클릭하면 원본을 보실 수 있습니다.


이미지를 클릭하면 원본을 보실 수 있습니다.

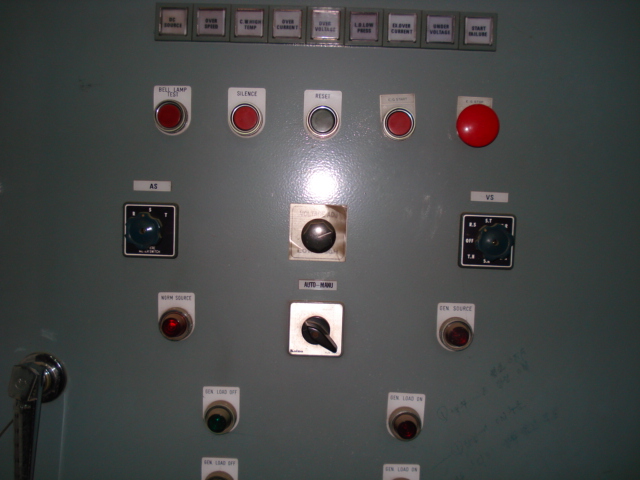

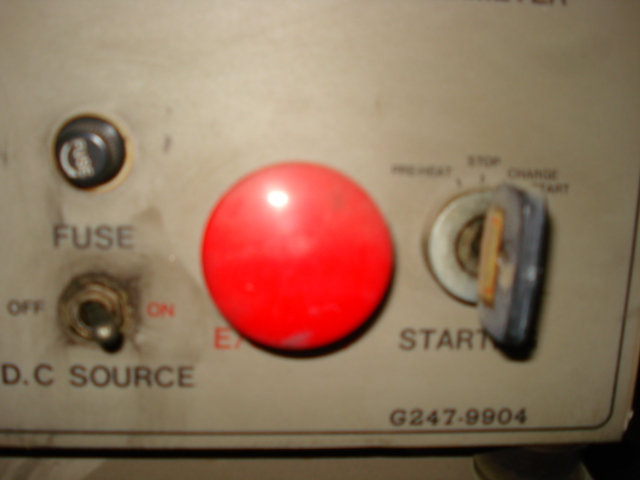

평소에는 전환스위치를 AUTO에 시운전 시MANU에서스타트  퓨시버튼 누른다/정지는STOP버튼누름
이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

평소 사진이며 정전시 OFF 에서 ON으로 전환되며 작동법은 메인측과 동일합니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

발전기측 ACB뒤편 사진으로 변류기가 보입니다.
이미지를 클릭하면 원본을 보실 수 있습니다.

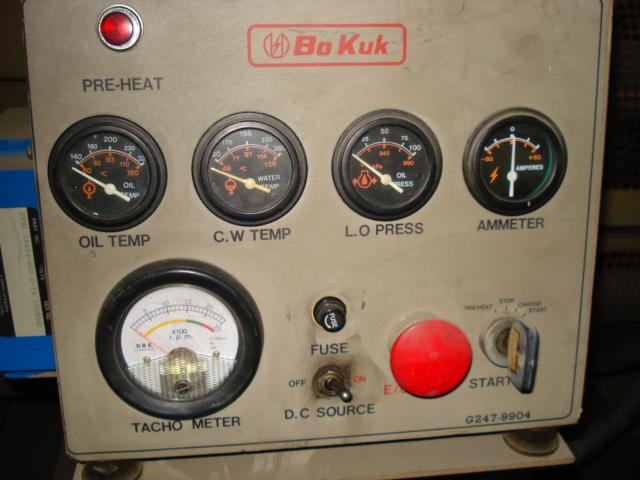

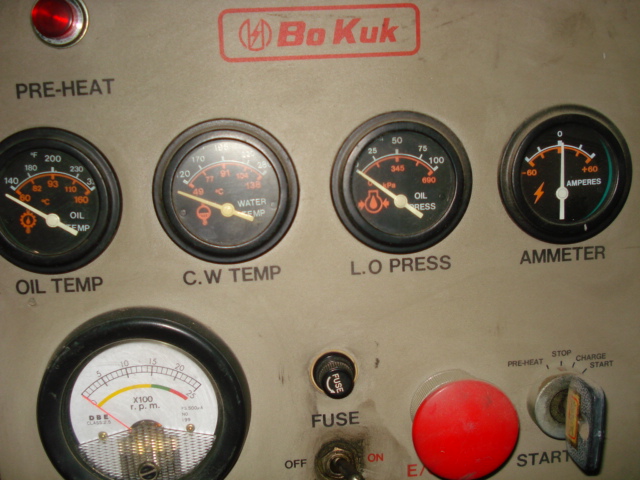

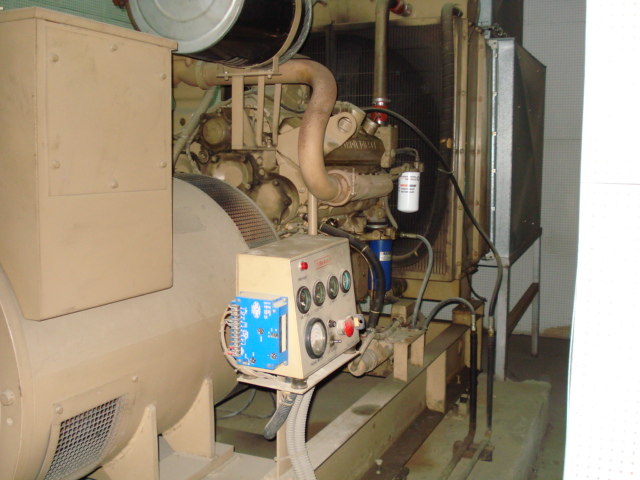

좌부터 오일온도 냉각수온도 오일압력  아래 엔진회전수
이미지를 클릭하면 원본을 보실 수 있습니다.

이미지를 클릭하면 원본을 보실 수 있습니다.

계기명

MOF (계기용변압변류기) - 3상3선은 PT CT 두 개를 각각 V결선 / 3상4선은 PT,CT각 3개를 Y결선)

DM (최대수용전력량계)

VAR (무효전력계)

VS (전압계용 절환개폐기)

V (전압계)

F (주파수계)

PF (역률계)

KW (WH-전력량계)
AS (전류계용 절환개폐기)

A (전류계

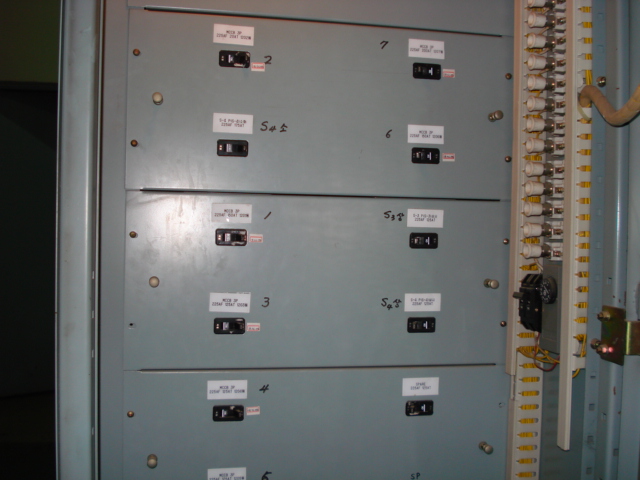

 MCCB 3P

MCCB는 배선용차단기로서 Molded Case Circuit Breaker의 약자임.

통상 차단기의 KA는 차단용량으로 단락전류에 대한 차단능력을 말하며 용량선정방법은 해당회선의 변압기정격전류*20 이상하면 되며 AF는 차단기 FRAME의 용량으로 차단기 몸체가 견딜 수 있는 전류의 한계를 말하고 AT는 TRIP용량으로 우리가 흔히 얘기하는 차단기의 정격전류임.

여기에서는 차단기 프레임도 50A, 트립전류도 50A임.
이미지를 클릭하면 원본을 보실 수 있습니다.

 PT 380/110V

계기용 변압기로서  1차측은 선간전압 380V 3상을 V결선으로 하고 2차측은 항상 110V

 계전기 기구번호 (27 50 51 51N)

27 부족전압계전기  - 여기에서는 부족전압이 발생된 때에 발전기를 자동 기동시키도록 하고 있다.

50 단락지락선택계전기

51 과전류계전기

51N 중성선에 설치하는 지락계전기(50G는 접지선에서 검출하는 과전류계전기)

단락지락선택계전기(50)와 과전류계전기(51)는 3상 각선에 지락계전기(51N)는 중성선에 설치함.

기구번호

명        칭

설       명

1



주제어 개폐기 또는 계전기

중요기기의 기동, 정지 S.W

2









2Q

2S

2G

시간지연 계전기

유입장치 절환용 한시계전기

Strairmer용 Timer

Grease Pump 기동 Timer

기동 또는 동작에 한시를 주는 것







3































3-28B

3-28Z

3-29

3-30

3-30L

3-41

3-52

3-65L

3-66F

3-75

3-86

3-88

3-89

3-R

조작용 개폐기

Bell 복귀용 조작 S.W

Buzzer 복귀용 조작 S.W

소화장비용 조작 S.W

Indicator 복귀용 조작 S.W

Lamp 복귀용 조작 S.W

계자개폐기용 조작 S.W

차단기용 조작개폐기

전기조속기 Lock용 조작개폐기

Fleaker Ry 복귀용 조작개폐기

제동장치용 조작 S.W

Lock Out Ry 복귀용 조작 S.W

보조기용 접촉기

단로기용 접촉기 조작 S.W

일반 복귀용 조작 S.W

기기를 조작함





























4





4GP

주제어회로용 접촉기 또는 계전기

발전, 양수용 주제어회로 계전기

주제어회로를 개폐하는 것



5









5E

5T

5B

정지개폐기 또는 계전기

비상정지 개폐기 또는 계전기

Turbine 정지개폐기

Boiler 정지개폐기

기기를 정지하는 것







6





6-99

기동차단기, 접속기 또는 계전기

Locator 기동용 Aux Relay

기계를 기동회로에 접속함



7









7-24LR

7-24PC

7-55

조정개폐기

ULTC용 Tap 조정개폐기

P.C용 Tap 조정개폐기

자동역률조정기용 조정개폐기

기기를 조작 조정하는 것









기구번호

명        칭

설       명















7-65P

7-65JE

7-70

7-70E

7-77

7-90R

7-IR

전기조속기 출력조정용 개폐기

결합운전 주파수 조정기

Generator 계자조정용 조정개폐기

여자기계자조정용

부하조정장치용 조정개폐기

AVR의 전압조정용

유도전압조정기용 조정개폐기



 8











8A

8C

8D



제어전원개폐기

교류제어전원 개폐기

공동제어전원 개폐기

직류제어전원 개폐기

계전기전원 개폐기

제어전원을 개폐하는 것









 9



계자 극성전환 개폐기

계자전류 극성을 반대로 함

10





10P

순서개폐기 또는 Program 조정기

Program 조정기

2조 이상 기기의 기동 정치순서를 정함

11







11-25

11L

시험개폐기 또는 Relay

자동동기장치용 개폐기

Lamp 접점용 개폐기

기기의 동작을 시험하는 것





12



과속도개페기 또는 계전기

과속도시에 동작하는 것

13



동기속도개폐기 또는 계전기

동기속도에 동작하는 것

14



저속도개폐기 또는 계전기

저속도에 동작하는 것

15



속도조정 장치

회전기의 속도를 조정하는 것

16













16B

16BG

16BS

16G

16S

표시선 감시계전기

P/W 단선검출 계전기

P/W 지락용 단선검출 계전기

P/W 단락용 단선검출 계전기

P/W 지락검출 계전기

P/W 단락검출 계전기

표시선의 고장을 검출하는 것











17











17G

17GI

17GO

17S

표시선 계전기

지락용 P/W 계전기

지락용 내부고장 Relay

지락용 외부고장 Relay

단락용 P/W 계전기

표시선 계전방식에 사용하는 것











기구번호

명        칭

설       명

18



가속 또는 감속접촉기

가속 또는 감속시 다음 단계로 진행하는 것

19



기동 또는 운전절체 계전기

기기를 기동에서 운전으로 절환하는 것

20











20WC

20WE

20WB

20V

보조기 Valve

냉각수 Valve

비상용 급수 Valve

배수 Valve

진공 Pump 저지 Valve

보조기의 Valve

21









21S

21G



거리계전기(미국, 영국)

단락거리계전기

지락거리계전기

주기기 Valve(일본)

단락 또는 지락거리계전기







22



예비번호



23









23Q

23R

233W

온도조정계전기

유온조정계전기

실내온도 조정계전기

냉각수 온도조정계전기

온도를 일정 범위로 유지함







24







24LR

24PC

Tap 절환장치

ULTC 전압조정용

PC 전압조정용

전기기기의 Tap을 절환하는 것



25



동기검출장치

교류회로의 동기를 검출함

26















26T

26LR

26PC

26SSH

26R

26RG

정지기 온도계전기

변압기용 온도계전기

ULTC용 온도계전기

P.C용 온도계전기

과열증기 온도계전기

분로 Reactor 온도계전기

재순환 Gas 온도계전기

변압기등 정지기의 온도에 의해 동작













27











27A

27H

27Q

27C

교류 부족전압 계전기

공기압축기 UVR

소내전원 UVR

유압 Pump용 UVR

제어용 교류전원 UVR

교류전압이 부족할 때 동작함











기구번호

명        칭

설       명

28











28B

28F

28LA

28Z

경보장치

Belldyd Relay

화재검출기

LA 검출기

Surge 검출계전기



29









29CS

29C

29T

소화장치

소화장치 Valve Coil

29용 투입 Coil

29용 개방 Coil

화재시 동작하는 것







30









30F

30L

30S

기기상태 또는 고장표시 장치

고장표시기

Lamp 표시기

동작 표시기

기기의 동작상태나 고장을 표시하는 것







31



계자변경 차단기 또는 계전기

계자권선을 타여자 전원에 접속시키는 것

32



교류역전력계전기(미국)

직류역류계전기(일본)

교류회로 전력

방향이 반대로 될 때 동작

33







33CO2

33Q

위치검출장치 또는 개폐기

CO2 소화기 개폐기

유면검출장치

유면 액면의 위치와 관련하여 동작





33W

33S

수위개폐기

Tap 검출장치



34



전동순서 제어기

기동 또는 정지장치의 동작 순서를 정함

35









35LR

Brush 조작장치 또는 Slip Ring 단락장치

35용 조작개페기

Brush의 조정 또는 Slip Ring을 단락함





36



극성계전기

극성에 의해 동작하는 것

37











37A

37D

37F

37V

부족전류계전기

교류 부족전류계전기

직류 부족전류계전기

Fuse 용단계전기

전자관 Filament 단선 검출기

전류가 부족할 때 동작하는 것











기구번호

명        칭

설       명

38



축수온도계전기

회전기축수 가열시 동작

39



예비번호



40



계자상실계전기

계자상실시 동작하는 것

41













41C

41T

41A

41D

41R

계자차단기 또는 접촉기

41용 Closing Coil

41용 Trip Coil

계자증폭기 Relay

자동계자 개폐기

조정계자 개폐기

재자회로를 차단 또는 연결하는 것











42



운전차단기 또는 개폐기

기기를 운전회로에 접속함

43



















43-17

43-25

43-79

43-87

43-90

43A

43C

43P

43R

제어회로 전환개폐기

P/W 전환개폐기

동기검출회로 전환개폐기

재패로방식 전환개폐기

모선보호용 전환개폐기

자동전압조정기용 전환개페기

자동수동 전환개폐기

반송장치 전환개폐기

PT회로 전환개폐기

원방세어 전환개폐기

제어회로를 자동 또는 수동으로 전환함



















44







44G

44S

거리계전기(일본)

지락거리계전기

단락거리계전기

Sequence Starting Relay(미국)



45



직류 과전압 계전기(일본)

기압계전기(미국)



46



역상 또는 불평형계전기

역상 또는 불평형전류에 동작하는 것

47









47A

47F

47T

결상 또는 역상전압계전기

공기압축기용 Relay

변압기 냉가 Fan용

차단기 결상 Timer

결상 또는 역상시에 동작함







48







48-24

48-25

정체검출계전기

Tap 정체 검출 Relay

동기병열 정체 Relay

소정시간내 동작치 않을시

작동할 것

49







49A

49R

회전기 온도계전기

공기냉각용 온도계전기

회전자 온도계전기

회전기 온도가 규정치 이상,

이하에서 동작



기구번호

명        칭

설       명

50







50G

50S

단락, 지락 선택계전기

지락 선택계전기

단락 선택계전기

단락, 지락회로를 선택하는 것

51

















51G

51H

51L

51N

51P

51S

51V

교류과전류 계전기

지락과전류 계전기

고정정 O.C.R

저정정 O.C.R

중성점 O.C.R

MTr 1차 OCR

MTr 2차 OCR

전압억제부 OCR

과전류에 동작하는 것















52















52C

52T

52H

52P

52S

52K

교류차단기

차단기 Closing Coil

차단기 Trip Coil

소내용 차단기

MTr 1차 차단기

MTr 2차 차단기

MTr 3차 차단기

교류회로를 차단하는 것













53



여자계전기

여자 예정상태에서 동작

54







54A

54F

직류고속도 차단기

양극용 DC고속 차단기

전철용 DC고속 차단기

직류회로를 고속도로 차단하는 것



55



역률계전기 또는 조정기

무효전력이나 역률을 조정함

56









56S

동기탈조검출계전기(일본)

자동여자조정기(미국)

동기기 탈조검출 계전기



57



자동 전류조정기(일본)

접지 또는 단락장치(미국)

회로를 단락 접지시키는 장치

58



정류기 고장검출기



59







59H

59L

교류과전압 계전기

고정정 O.V.R

저정정 O.V.R

교류전압이 규정치 이상에서 동작

60







60C

60P

전압평형 계전기

콘덴서 고장검출 Relay

PT 고장검출 Relay

2회로의 전압으로 동작



기구번호

명        칭

설       명

61





61C

전류평형 계전기

콘덴서 고장검출 전류 Relay

2회로의 전류차로 동작하는 것

62



정지 또는 폐로지연용 계전기



63













63A

63N

63Q

63V

63W

압력계전기

공기압력 계전기

질소압력 계전기

유압 계전기

진공 계전기

수압 계전기

유체의 압력에 의해 동작함











64















64D

64E

64H

64L

64N

64φ

지락과전압 계전기

직류접지계전기

여자회로 지락계전기

고정정 64계전기

저정정 64계전기

중성점 64계전기

지락상 판별계전기

접지회로의 전압에 동작함













65



고속장치 조속기

속도조정장치

66





66F

단속계전기

Flicker 계전기

교류회로의 전력, 지락방향에 따라 동작함



67













67G

67GA

67GI

67GO

67S

지락방향계전기 또는 전력방향계전기

지락방향계전기

67G용 O.C.R

지락내부??향 계전기

지락외부방향 계전기

단락방향계전기

교류회로의 전력, 지락방향에 따라 동작함











68



탈조저지 계전기(미국)

동기탈조시 회로동작을 저지함

69



유속계전기(일본)

절연접촉기(미국)

유체의 흐름에 의해 동작

70









70E

70M

70S

가감저항기(Rheostat)

주여자기 계자종정기

전등기 계저조정기

부여자기 계저종정기



71





정류소자 고장검출기(일본)

Level Switch(미국)





기구번호

명        칭

설       명

72



직류차단기

직류회로를 개페하는 것

73



저항단락용 차단기

전류제한 저항을 단락하는 것

74





경보용 계전기(미국, 영국)

조정변(일본)

수차조정면

75



위치변환장치(미국) 제동장치

기기의 제동을 하는 것

76



직류과전류계전기

직류회로 과전류로 동작

77





Pulse 전송기(미국)

부하조정장치



78







78G

78S

반송보호 위상비교 계전기

지락위방비교 계전기

단락위상비교 계전기

전류의 위상차를 반송파로

비교 동작하는 것

79









79TI

79T2

79T3

교류재폐로 계전기

재폐로준비용 Timer

재폐무압시간용 Timer

재폐로확인용 Timer

교류회로 재폐로를 제어함







80



유속계전기(미국)

직류부족전압계전기(일본)



81









81G

주파수계전기(미국)

조속기구동장치(일본)

조속기구동용 발전기

조속기를 움직이는 장치





82



직류재폐로 계전기

직류회로 재폐로를 제어함

83



선택접속기

전원을 선택 절환하는 것

84





일반구동장치(미국)

전압계전기(일본)



85

















85R

85R-1

85R-2

85RC

85RP

85S

85TA

신호계전기

수신용계전기

수신 Trip용 계전기

수신 점검용 계전기

반송보호용 계전기

표시선용 계전기

송신용 신호계전기

신호장치 점검 Timer

송신 또는 수신신호에 동작하는 것















기구번호

명        칭

설       명

86











86-1

86-2

86-3

86-5

폐쇄계전기(Look Out Relay)

비상정지용 Lock Out

급정지용 Lock Out

무부하용 Lock Out

고장 완정지용 Lock Out



87









87B

87G

87T

전류차동계전기

모선보호 차동계전기

발전기용 차동계전기

주변압기 차동계전기

단락 또는 지락 차전류에 의해 동작하는 것





88

















88A

88F

88H

88Q

88QT

88V

88W

보조기용 저촉기

공기압축기용 개폐기

Fan용 개폐기

Heater용 개폐기

유압 Pump용 개폐기

OT 순환 Pump용 개폐기

전공 Pump용 개폐기

냉각수 Pump용 개폐기

전동장치의 운전용 개폐기















89









89C

89T

89IL

단로기

단로기용 Cilsing Coil

단로기용 Opening Coil

단로기 ock Magnet



90



자동전압조정기 또는 조정계전기

전압을 어떤 범위로 조정하는 것

91



전력계전기(일본)

전력방향계전기(미국)

예정된 전력에 동작하는 것

92



전력방향계전기(미국)

문비(일본)

출입구의 Damper

93



여자절환개폐기(미국)



94



Trip Free 접촉기

Trip Free 계전장치

95







95H

95L

주파수계전기

고정정 주파수계전기

저정정 주파수계전기



                       접지공사

단선도는 접지를 표시하지 않는 경향이 있으나

고압기기 철대및외함, 피뢰기는 제1종접지공사를 하여야 하며(E1)

변압기2차측 중성선은 제2종접지공사(E2)를 하여야 하며

기타 저압기기외함 등은 제3종 접지공사(E3)를 하여야 한다.

이미지를 클릭하면 원본을 보실 수 있습니다.

제 1 종접지공사

▶변압기로 특별고압전선로에 결합되는 고압전로의 방전장치

▶특별고압 계기용변압기의 2차측전로

▶고압용전기기구의 철대 및 금속제외함

▶고압전로에 시설하는 피뢰기 및 방출보호통 기타 피뢰기에 대용하는 장치

▶고압옥측전선로의 시설로 관 기타의 케이블을 넣는 방호장치의 금속제부분,금속제전선접속함 및  케이블의 피복에 사용하는 금속체

▶특별고압가공전선이 가공약전류 전선 등과 접근 또는 교차시의 보호망

▶고압옥외배선에 사용하는 관 기타의 케이블을 넣는 방호장치의 금속제부분,금속제전선접속함 및 케이블의 피복에 사용하는 금속체

▶방전등용 안전기의 외함 및 방전등용 전등기구의 금속제부분(전등회로의 사용전압이 고압이고 또한 방전등용 변압기의 2차단락전류 또는 전등회로의 동작전류가 1A가 넘는 경우)

▶옥측 또는 옥외에 시설하는 전등회로의 사용전압이 1,000V를 엄는 방전등

▶전극식온천용승온기 차폐장치의 전극

▶풀장용 수중조명등 등에 사용하는 절연변압기의 1차 권선과 2차권선과의 사이에 설치하는 금속제의 누설방지판

▶고압의 표피전류가열장치에 사용하는 발열관(박스를 포함한다)

▒  사람이 접촉할 경우가 없도록 시설하는 경우에는 제3종 접지공사를 할 수 있다

제 2 종접지공사

▶고압전로와 저압전로를 결합하는 변압기의 저압측의 중성점 또는 1단자

(사용전압이 300V이하의 경우이고 당해 접지공사를 변압기의 중성점에 시설하기 어려울 때)

▶고압전로와 저압전로를 결합하는 변압기로 고압권선과 저압권선과의 사이에 설치하는 금속제의 누설방지판

▶다심형전선을 사용하는 경우의 중성선 또는 접지측전선용으로서, 절연물로 피복하지 아니한 도체

제 3 종접지공사

▶고압계기용변압기의 2차측전로

▶400V 미만의 저압용 기계기구의 철대 또는 금속제외함

▶저압가공전선 또는 고압가공전선에 케이블을 사용하고, 이것을 조가하는 경우의 멧센져와이어어 및 케이블의 피복에 사용하는 금속체

▶다심형전선을 사용하는 경우의 멧센져와이어용으로서 절연물로 피복하지 아니한 도체

▶고압가공전선이 교류전차선 등의 위에서 교차하여 시설될 경우의 고압가공전선로의 포금류

▶보호망

▶보호선

▶관, 암거 기타지중전선을 넣는 방호장치의 금속제부분, 금속제의 전선접촉함 및 지중전선의 피복에 사용하는 금속체

▶터널내에 고압전선로를 시설하는 경우, 케이블을 사용 할 때 방호장치의 금속제부분, 금속제전선 접속함 및 케이블의 피복에 사용하는 금속체

▶고주파전류에 의한 장해방지를 위하여 설치하는 콘덴서 및 네온점멸기의 고주파발생장치 접속단자의 접지측단자

▶400V 미만의 합성수지관 공사에 사용하는 풀박스 또는 분진방폭형 플랙시블 휘팅

▶400V미만의 금속제가요전선관배선에 사용하는 금속제 가요전선관

▶400V미만의 금속덕트 배선에 사용하는 덕트

▶400V미만의 버스덕트 배선에 사용하는 덕트

▶플로어덕터배선에 사용하는 덕트

▶400V미만의 케이블배선에 사용하는 관 기타의 배선을 넣는 방호장치의 금속제부분, 금속제전선접속함 및 전선의 피복에 사용하는 금속체

▶방전등용안정기의 외함 및 방전등용전등기구의 금속제부분(제1종접지공사, 특별제3종접지공사의 조건이외의 경우)

▶400V이상 1,000V이하의 전등회로의 배선으로 다음에 해당하는 것.
 1. 합성수지관배선에 의한 경우의 풀박스 또는 분진방폭형 플랙시블 휘팅
 2. 금속관배선에 의한 경우의 금속관 및 금속제의 전선접속함
 3. 금속몰드배선에 의한 경우의 금속몰드 및 금속제의 전선접속함.
 4. 금속제가요전선관배선에 의한 경우의 금속제 가요전선관 및 금속제의 전선접속함.
 5. 케이블 배선에 의한 경우의 관 기타 케이블을 넣는 방호장치의 금속체부분,케이블을 조가할 경우의 멧센저와이어 및 케이블의 피복에 사용하는 금속체

▶에스칼레이트내의 관등회로 배선으로 전선과 접촉하는 금속제의 조영제

▶네온변압기를 넣는 외함의 금속제부분

▶옥측 또는 옥외에 시설하는 관등회로로서 사용전압 1,000V이하의 방전등

▶교통신호등 제어장치의 금속제 외함

▶발열선 또는 발열선과 직접 접속하는 전선의 피복에 사용하는 금속체 및 방호장치

▶전열보드의 금속제외함 또는 전열시트의 금속제피복

▶전극식온천용승온기에 사용하는 절연변압기의 철심 및 금속제외함

▶전기욕기에 사용하는 절연변압기의 철심 및 금속제외함

▶전기방충용전원장치를 넣는 금속제의 외함

▶아크용접장치의 피용접제 또는 이것과 전기적으로 접속되는 지구, 정반 등의 금속제

▶엑스선발생장치의 변압기 및 콘덴서의 금속제외함등

▶엑스선관도선의 노출하는 충전부분에 1m 이내로 접근하는 금속체

▶라이팅덕트 배선에 사용하는 덕트

▶표피전류가열장치에 사용하는 발열관(박스를 포함한다)

특별 제 3 종접지공사

▶400V 이상의 저압용기계기구의 철대 및 금속제 외함

▶400V 이상의 합성수지관배선에 사용하는 풀박스 또는 분진방폭형 플랙시블 휘팅

▶400V이상의 금속관 배선에 사용하는 관

▶400V 이상의 금속제가요전선관배선에 사용하는 금속제 가요전선관

▶400V 이상의 금속덕트 배선에 사용하는 덕트

▶400V 이상의 버스덕트배선에 사용하는 덕트

▶400V 이상의 케이블전선에 사용하는 관 기타전선을 넣는 방호장치의 금속제부분, 금속제전선접속함,  렉크등지지물의 금속제부분,케이블의 피복에 사용하는 금속체

▶방전등용안정기의 외함 및 금속제부분(관등회로의 사용전압이 400V 이상의 저압이고 또한 방전등용 변압기의 2차 단락전류 또는 관등회로의 동작 전류가 1를 넘는 경우)

▶옥측 또는 옥외에 시설하는 관등회로의 사용전압이 1,000V 이하의 방전등

▶풀용 수중조명등에 사용하는 자동차단장치 등을 넣는 금속제의 외함

▶풀장용 수중조명등을 넣는 욕기 및 방호장치의 금속제 부분

▶400V이상의 저압의 발열선 또는 발열선과 직접접속하는 전선피복에 사용하는 금속체 및 방호장치

▶400V이상의 저압의 직접가열장치에 사용하는 발열체의 단열제의 금속제외피 및 절연물을 중간에 둔 금속제 비충전부분

▶400V이상의 저압의 표피전류가열장치에 사용 하는 발열관(박스를 포함한다)

▒  사람이 접촉할 경우가 없도록 시설하는 경우에는 제3종 접지공사를 할 수 있다

※ 접지공사 그 자체는 규제되어 있지 아니하나 소정의 접지공사를 할 경우에 시공방법이 완화되는 것으로는 다음의 것이 있다.

- 고압용 절연기구를 금속제의 함에 넣는 경우

- 저고압가공전선과 소도 등의 근접 또는 교차

- 저고압가공전선과 굴뚝 등이 접촉될 경우가 있는 경우

- 저압옥내전선과 약전류전선의 접근 또는 교차

- 옥내에 시설하는 저압콘트롤리선선의 공사

- 전극식온천용승온기의 시설

- 전기집진장치의 시설



전력접지 공사표

접지종형

접지저투지

접지공작물

접저선의  굵기

접지극

제1종

10Ω이하

접지모선 및 피뢰기
고압 및 특별고압기기의 철대,
금속제외함,
특별고압계기용 변성기의
2차측전로, 방등회로가 고압 및 300V를 넘는 저압이고동작전류가 1A를 넘는 방전등기구의 금속부분

14㎟이상

5.5㎜이상

접지극은 판형, 변형, 관형등의 동 또는 동피복 강제의 접지극을 사용한다

제2종

150/ΩI1 이하I1은 1선지락전류.
 단, 측 또는
소요저항치를
전기공급자와
협의결정한다

1상의 변압기합계용량5kVA이하

5.5㎟이상

  (100V의 경우)   10kVA이하

8㎟이상

      "           20kVA이하

14㎟이상

      "           40kVA이하

22㎟이상

       "          60kVA이하

38㎟이상

인입선 14㎟이하 인입구접지

5.5㎟이상

   "   38㎟이하        "

8㎟이상

   "  100㎟이하        "

14㎟이상

   "  250㎟이하        "

22㎟이상

   "  250㎟초과        "

38㎟이상

특별제3종

10Ω이하

300V 넘는 저압용기기의 철대, 외함, 금속관공사의 고압옥측에 전선로의 관, 경질비닐공사에 의한 고압옥내배선의 금속제 풀복스등

제3종과 동

제3종

100Ω이하

저압전동기의 자기이외의 공철대, 배관등 설비로서 과부하차단기가



3.7 kW이하       50A이하

2.0㎟이상

7.5 kW이하      100A이하

5.5㎟이상

15 kW이하      200A이하

14㎟이상

37 kW이하      400A이하

22㎟이상

                600A이하

38㎟이상


접지선의 굵기

제1종 접지공사의 접지성의 부분

접지선의 종류

접지선의 부분

알루미늄

고정하여 사용하는 전기기계기구에 접지공사를 하는 경우
이동하면서 사용하는 전기기계기구에 접지공사를 하는 경우
-가연성을 필요로 하지 않은 경우

-

2.6㎜ 이상
(5.5㎟ 이상)

3.2㎟  이상

이동하면서 사용하는 전기기계기구에 접지공사를 하는 경우
-가연성을 필요로 하는경우

제3종 또는 제사종 크롤로프랜캡타이어케이블, 고압용의 캡타이어케이블 또는 고압용의 캡타이어 케이블의 차폐금속제 혹은 접지용 금속선

8㎟ 이상

-

※이표는 비접지식 고압전선로에 전기기계기구를 접속하는 경우의 최저기준을 표시한다

제2종 접지공사

변압기 중성점 접지
최대용량 변압기1상분의 정격전류를 기준으로 하여 접지선의 굵기를 산정한다
    S= 0.052In   s: 단면적[㎟ ] In: 변압기 1상분 정격전류[A]
    (최대용량의 3상 변압기 용량 / 3/ 220)

     표 제2종 접지선의 굵기

변압기 1상분 용량 [kva]

접지선의 굵기

110v

220v

380v

동선[㎟ ]

알루미늄선[㎟ ]

5.5 까지

11.0까지

19.0까지

5.5 이상

8.0 이상

11.0 까지

22.0까지

38.0 까지

8.0 이상

14 이상

22.0 까지

44.0 까지

76.0 까지

14 이상

22 이상

44.0 까지

82.5 까지

152.0 까지

22 이상

38 이상

66.0 까지

137.5 까지

228.0 까지

38 이상

60 이상

82.5 까지

165.0 까지

285.0 까지

50 이상

80 이상

110.0 까지

220.0 까지

380.0 까지

60 이상

100 이상

137.5 까지

275.0 까지

475.0 까지

80 이상

125 이상

※ 내선규정 표 1-18
    변압기 1상분의 용량 이란
     1. 3상 변압기 : 정격용량의 1/3
     2. 같은 용량의 단상변압기 3대로 △결선 또는 Y 결선하는 경우: 단상변압기 1대분의 정격용량
     3. 단상변압기 V 결선일 때
         - 용량이 같은 단상변압기 2대로 v 결선 : 단상변압기 1대의 정격용량
         -  용량이 다른 단상변압기 2대로 v 결선: 큰용량의 단상변압기 정격용량
     4.변압기의 뱅크가 2개 이상일 경우
        - 병열 연결 되어 저압측이 1대의 차단기로 보호 되는 경우: 각뱅크의 용양의 합계치로 함
          :상기내용 참조
      5. 저압측이 다선식일 경우 : 그사용전압중 최대전압을 적용
        - ex: 단상 3선식 220v/440v 와 같은 경우 380v 급을 적용


제 3종 또는 특별 3종 접지공사의 접지선의 굵기

접지하는 기계기구의
금속제외함, 배관등의 저압전로의 전원측에 시설되는 과전류 차단기 중 최소의 정격전류의 용량

일반의 경우

이동하면서 사용하는 기계기구에 접지를 하여야 할 경우로서 가연성을 필요로 하는 부분에 코오드 또는 캡타이어케이블을 사용하는 경우

알루미늄

단심의 굵기

2심을 접지선으로 사용하는 경우의 1심의 굵기

20A  이하

1.6㎟ 이상 2 ㎟ 이상

2.6㎟ 이상

1.25㎟ 이상

0.75 ㎟ 이상

30A 이하

1.6㎟ 이상 2 ㎟  이상

2.6㎟ 이상

2㎟ 이상

1.25 ㎟ 이상

50A 이하

2.0㎟ 이상 3.5㎟ 이상

2.6㎟ 이상

3.,5 ㎟ 이상

2㎟ 이상

100A 이하

2.6㎟ 이상 5.5㎟ 이상

3.2㎟ 이상

5.5㎟ 이상

3.5㎟ 이상

200A 이하

14㎟ 이상

22㎟ 이상

14㎟ 이상

5.5㎟ 이상

400A 이하

22㎟ 이상

38㎟ 이상

22㎟ 이상

14㎟ 이상

600A 이하

38㎟ 이상

60㎟ 이상

38㎟ 이상

22㎟ 이상

800A 이하

50㎟ 이상

80㎟ 이상

50㎟ 이상

30 ㎟ 이상

1,000A 이하

60㎟ 이상

100㎟ 이상

60㎟ 이상

30㎟  이상

1,200A 이하

80㎟ 이상

125㎟ 이상

80㎟ 이상

38㎟ 이상

1. 이 표는  과전류 차단기는 인입구, 선용 또는 분기용에 시설하는 것( 개페기가 과전류 차단기를 겸하는 경우를 포함한다) 이며, 전기개폐기와 같은 전동기의 과부하보호기는 포함하지 아니한다,
2. 코오드 또는 캡타이어케이블을 사용하는 경우의 2심의 굵기가 동등한 것으로, 2심을 병열로 사용하는 경우의 1심의 단면적을 표시한다.

출처 : Do Happy Life
글쓴이 : jhune_kim 원글보기
메모 :
